VK-NB
VIROCK
8451000
1. مشین پروسیسنگ:
A-فریم انلیٹ → تناؤ کنٹرولر → پیڈنگ مینگل → ضرورت سے زیادہ فیڈنگ اور سکرو خرچ کرنا → کنارے کا پتہ لگانا اور کنارے کو ہٹانے والا آلہ → پننگ آن → گرم اور ٹھنڈی ہوا کو ہم آہنگ کرنے کے لیے ہوا کا پردہ → گرمی کی ترتیب کے لیے چیمبرز → ایئر کولنگ → پننگ آف → اینڈ سیکشن → A-فریم آؤٹ لیٹ۔
2. تکنیکی ڈیٹا:
| فیبرک کام کرنے کی چوڑائی | 1200mm-3600mm |
| مشین رولر کی چوڑائی | 1400mm-3800mm |
| پیڈر مینگل | فنشنگ یا ڈائینگ پیڈل |
| پیڈر کی قسم | عمودی/افقی/ ترچھا |
| رولر قطر | 300 ملی میٹر |
| ڈرائر نمبر | یہ صارفین کی مانگ پر منحصر ہے۔ |
| گائیڈ رولر قطر | 125 ملی میٹر/150 ملی میٹر |
| ہیٹنگ میڈیا | تھرمل تیل/قدرتی گیس/بھاپ/بجلی یا کوئی دو ملا کر |
| پننگ موٹر پاور | 0.75 کلو واٹ |
| ہر چیمبر میں بلور موٹر کی مقدار | 4 پی سیز |
| ایگزاسٹ فین کی تعداد | دو، تین یا چار |
3. سٹینٹر الگ یونٹ کی اہم خصوصیات:
1) سٹینٹر فریم 4mm سٹیل پلیٹوں سے بنایا گیا ہے۔دستی کھلے دروازے کے ڈیزائن کے کثیر ٹکڑوں کے ساتھ چیمبر۔ایئر کشن گرم نوزلز سے منسلک ڈیفلیکٹر اوپر اور نیچے عمودی طور پر اڑتا ہے۔ یہ ہر حصے کا بہتر سکڑنا اور اوسط درجہ حرارت حاصل کرسکتا ہے۔
2) بیلناکار اور شفٹنگ سپورٹ کے ساتھ بنے رولرز کی گردش اور حرکت حاصل کرنے کے لیے پیڈر مینگل مکینیکل پرزے۔
قابل توسیع نیومیٹک ہڈز کے ساتھ حاصل کی گئی نچوڑ قوت: زیادہ سے زیادہ۔پریشر کلوگرام10.000
متغیر رفتار پر موٹرائزیشن، جو موٹر اور گیئر باکس کے ساتھ بنائی گئی ہے، براہ راست جوڑ کر۔
150 لیٹر کے کیمیکل لیول کنٹرول ڈیوائس کے ساتھ کیمیکل گرت۔
3) کناروں کو کاٹنے کا آلہ:
گائیڈ کے نیچے کپڑے کا پہیہ اور کٹر اندر اور باہر ہم آہنگی سے حرکت کر سکتے ہیں۔جب کپڑے کے کنارے کاٹنا سائز کو کنٹرول کرسکتا ہے۔ایڈجسٹ اور کام کرنے کے لئے آسان.
4) ڈبل فلٹرز:
ہر چیمبر میں ڈبل فلٹرز ہوتے ہیں۔یہ مشین کی بحالی کے لئے آسان ہے.
سٹینلیس سٹیل فلٹر سکرین کی ایک پرت ہٹنے والا ڈیزائن .مشین کے چلنے پر اسے اوون کا دروازہ کھولے بغیر باہر کی صفائی کرنے والی روئی میں نکالا جا سکتا ہے۔
5) ایئر بلور:
سرکولیشن ایئر بنانے والا سینٹرفیوگل پنکھا استعمال کرتا ہے۔فائدہ کم شور اور تیز ہوا ہے۔
6) زیادہ فیڈنگ/کم فیڈنگ ڈیوائس:

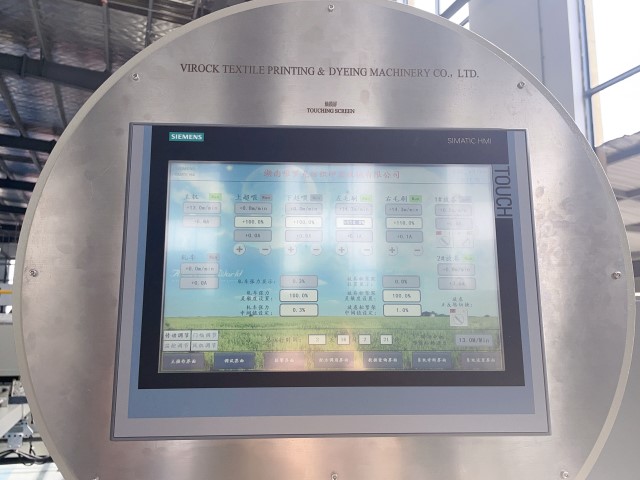

انسانی انٹرفیس اور PLC کنٹرول کے ساتھ ٹچ اسکرین۔اوور فیڈ/انڈر فیڈ سسٹم کو پڑھے جانے والے درست تناسب پر سٹینٹر چین کے ساتھ ہم آہنگ کیا جاتا ہے۔(انتظام کا تناسب:-20%،+80%)
7) ویفٹ سیدھا کرنے والے رولز کو پش بٹن کنٹرول کے ذریعے درست کرنے کے لیے ریکٹیلینر سکیو ویفٹ کو کارفرما کے ساتھ۔ہم وقت ساز ٹرانسمیشن کے ساتھ سکیو رول۔بہت کم تناؤ کو حاصل کرنے کے لیے اسٹریچ فیبرک۔
8) خصوصی لباس مزاحم اسٹیل، اعلی درجہ حرارت کے خلاف مزاحمت اور ٹرانسفارمڈ فری سے بنی چین ریلز۔
4. خصوصیت کے فوائد:
1) دو ہیٹنگ سسٹم کا انتخاب کیا جا سکتا ہے۔
2) توانائی کی بچت؛
3) چیمبر میں درجہ حرارت برابر ہے؛
4) اعلی پیداوار؛
5) ختم کرنے کا اعلی معیار۔
